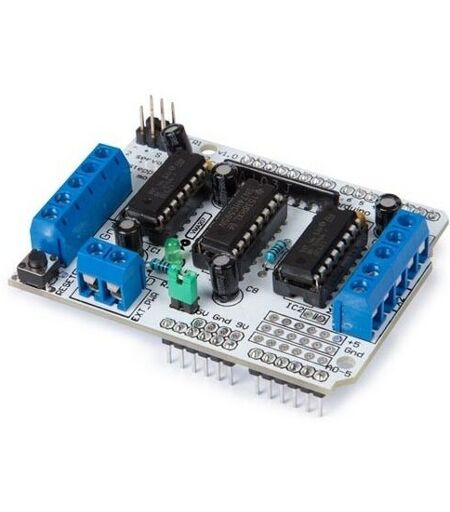

Whadda Shield Contôleur De Moteurs L293d Pour Arduino® Wpsh207 Wpsh207 Ri17582

Description générale Le shield contrôleur de moteurs L293D WPSH207 pour Arduino® est conçu pour piloter des moteurs à courant continu et des moteurs pas à pas. Il intègre deux drivers L293D et un registre à décalage 74HC595, permettant d'étendre les broches de l'Arduino de 3 à 8 pour un contrôle optimal de la direction des moteurs. Spécifications techniques Type de produit : Plaque d'extension d'entraînement moteur L293D pour Arduino® Dimensions : 6.8 cm x 5.5 cm x 2 cm Poids : 41 g Drivers : 2 puces L293D Nombre de ponts en H : 4 Courant par pont : 0.6 A (1.2 A en crête) Tension d'alimentation des moteurs : 4.5 VDC à 16 VDC Nombre de moteurs à courant continu : jusqu'à 4 moteurs bidirectionnels Nombre de moteurs pas à pas : jusqu'à 2 Connexions pour servomoteurs : 2 connexions de 5 V Compatibilité et accessoires Compatible avec les cartes Arduino® Registre à décalage 74HC595 pour le contrôle des broches Installation Connectez le shield sur la carte Arduino® en alignant les broches Assurez-vous que les connexions sont sécurisées pour éviter tout court-circuit Utilisation Utilisez les sorties PWM de l'Arduino pour contrôler la vitesse et la direction des moteurs Les résistances 'pull down' désactivent les moteurs lors de la mise sous tension Autres informations Manuel d'utilisation disponible Exemples de bibliothèque pour faciliter la programmation Protection thermique et diodes de roue libre intégrées ...
