MBM Kit De Cheminee Coaxial Pour Poele A Granules Dn 100 150 Prise D'Air D'Evacuation Des Fumees Fabrique En Italie

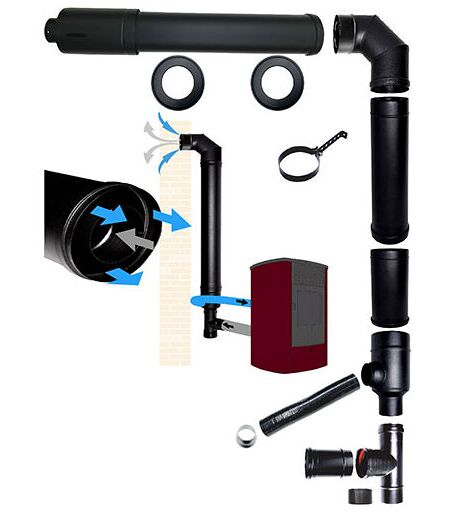

Description générale Le Kit de Cheminee coaxial pour poêle à granulés DN 100/150 est conçu pour une installation horizontale concentrique, permettant l'aspiration et l'évacuation des fumées de manière efficace. Ce système est idéal pour les poêles étanches, prenant l'air de l'extérieur grâce à son tuyau coaxial, ce qui améliore l'efficacité du générateur de chaleur. L'installation est simple et ne nécessite pas de levage par le toit, ce qui réduit les coûts techniques. Spécifications techniques Diamètre extérieur du tuyau : 130 mm Diamètre intérieur du conduit d'évacuation : 80 mm Diamètre minimum du trou dans le mur : 140 mm Épaisseur maximale de pénétration du mur : environ 0,5 m Éléments inclus dans le kit 1 raccord T 90F vitre noir Ø100 (COD. SMRT80100F) 1 bouchon de condensation fermé noir 1 élément répartiteur coaxial noir Ø100/150 (CODE PCGS08100) 1 élément linéaire 1 m Ø100/150 coaxial noir (CODE PCED01100) 1 élément linéaire 0,5 m Ø100/150 coaxial noir (CODE PCED02100) 1 coude 90 Ø100/150 coaxial noir (CODE PCCN90100) 1 borne horizontale Ø100/150 coaxial noir (CODE PCTS07100) 1 tuyau flexible en aluminium noir Ø50 L. 1,5 m (CODE FLXACN15050) 1 réducteur Ø50/40 nat aluminium (CODE PPRC09050) 2 roses silicone noires Ø150 (CODE PPROSONE150S) 4 pinces de verrouillage coaxial noires Ø150 (CODE PCFB19100) 3 pinces de verrouillage émail noires Ø100 (CODE PPFB19100X) 1 pince murale noire réglable Ø130-180 (COD. PPFM80130) 1 élément linéaire 0,25 m Ø100 vitre noir (CODE SMED03100) (à installer si nécessaire) Installation Mise en place du TEE avec son bouchon condensation. Installation de l'élément séparateur. Retirer, si nécessaire, le panneau de commande pour positionner les tuyaux verticaux. Installation des éléments coaxiaux de 1 m et 0,5 m. Installation du coude 90. Positionner le poêle et tracer la position exacte pour réaliser le trou dans le mur. Installation du terminal de passage mural. Installation du tuyau d'admission d'air entre la pièce en T et la sortie du poêle. Utiliser la réduction de Ø50 à Ø40 uniquement si la sortie du poêle est de cette taille. Le montage de la protection anti-chaleur est facultatif. Autres informations Joints en silicone haute température inclus sur tous les éléments. ...
